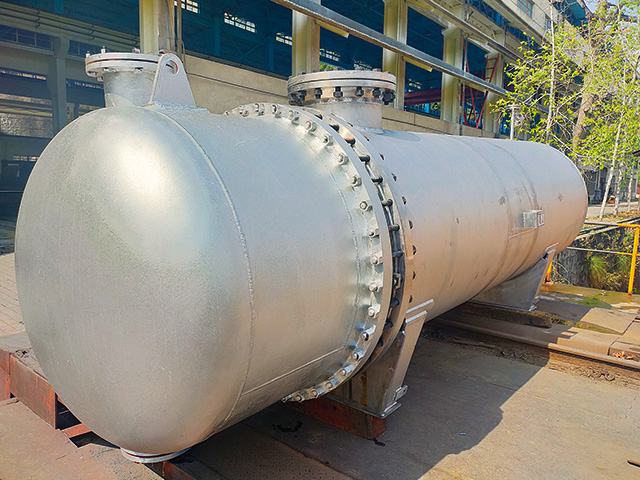

一組管束或盤管裝在一殼體內構成的換熱器。傳遞熱量的兩種介質，一種在管內，另一種在管外殼體內，通過管壁進行熱量傳遞，一般為臥式。新型冷凝器冷凝介質的能力，熱交換面積按下式計算:熱交換面積(m2=3.1416×管內徑×管長×管子總數。選擇新型冷凝器的大小，應根據單位時間內需冷凝的介質量的大小來定。

管束的使用使冷卻介質流速更好，從而更加節能高效

(1)設計方案簡介:對給定或選定的工藝流程、主要設備的型式進行簡要的論述。

(2)主要設備的工藝設計計算(含計算機輔助計算):物料衡算，能量衡量，工藝參數的選定，設備的結構設計和工藝尺寸的設計計算。

(3)輔助設備的選型:典型輔助設備主要工藝尺寸的計算，設備的規格、型號的選定。

(4)工藝流程圖:以單線圖的形式繪制，標出主體設備與輔助設備的物料方向，物流量、能流量，主要測量點。

(5)主要設備的工藝條件圖:圖面應包括設備的主要工藝尺寸，技術特性表和接管表。
